189-0061-9767產品類別:立式管式釬焊爐
全國咨詢服務熱線:
189-0061-9767
應用范圍:

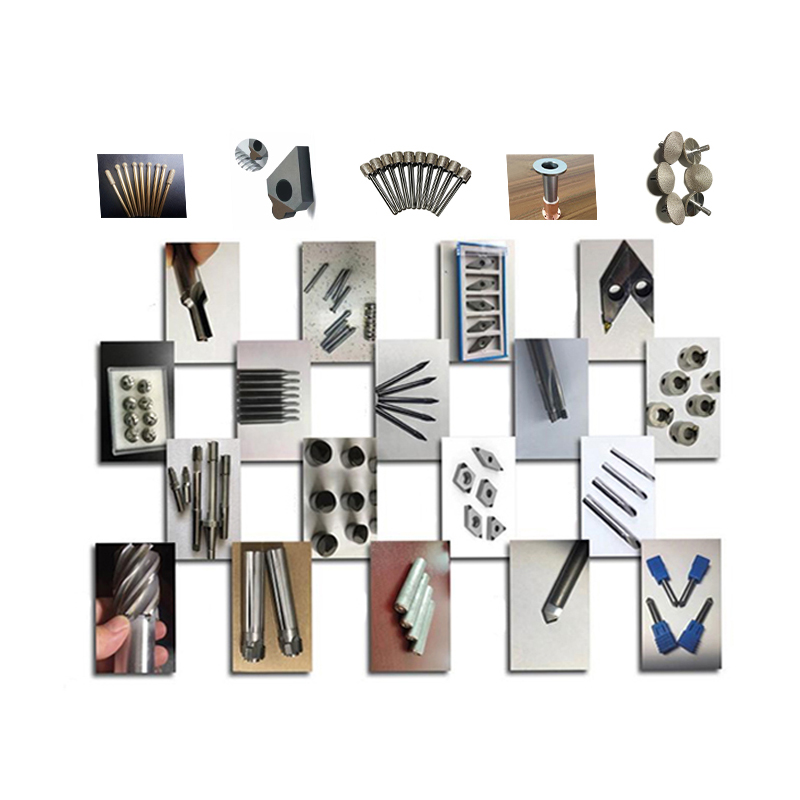

PCD硬質合金,金剛石刀具、金屬材料高真空焊接、高溫?zé)Y(jié)、退火、除氣、質量檢測。
主要特征:

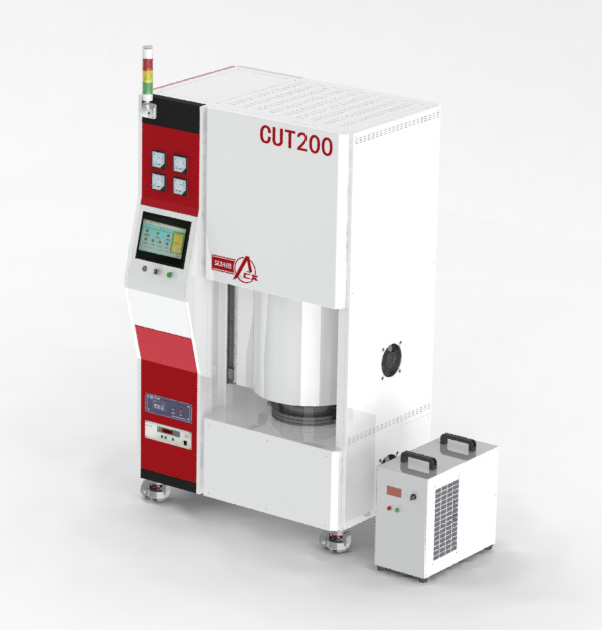

立式真空釬焊爐占用空間小,可升降加熱區,更易于送、取料。
加熱區尺寸:400mm。 ***大限度。 溫度:≤1000℃。 ******真空度:6×10-4Pa。 爐管尺寸外徑200 /內徑190 /長度600mm。
焊接質量好,強度高,穩定性強。 該設備僅需10-13分鐘即可達到10-3 Pa的真空度,15-20分鐘即可達到10-4 Pa的真空度,而***終真空度為10-5 Pa。
設備處理一爐產品(包括抽真空,加熱,冷卻,獲得產品)大約僅需120-150分鐘即可。
技術參數:
設備型號 | CUT200 |
爐管尺寸 | 外徑200/內徑190/長600mm |
加熱區尺寸 | 400mm |
加熱元件 | 紅外燈管 |
測溫元件 | N型測溫傳感器(歐米茄) |
控制段數 | 30段 |
控制精度 | ±1℃ |
******溫度 | ≤1000℃ |
工作溫度 | ≤900℃ |
升溫速率 | ≤20℃/min |
冷卻方式 | 水冷(法蘭、分子泵) |
制冷機 | CW-5200 |
驅動方式(自動) | 電動(爐管/爐體升降、開關門) 氣動(真空閥門) |
真空抽速 | 600L/S |
******真空度 | 6×10-4(空爐、冷態經凈化) |
工作真空 | 6*10-3pa |
進/出氣 | 預留進出氣孔(可充氮?dú)狻鍤獾榷栊詺怏w) |
控制方式 | 自動/手動 PLC控制 |
隔熱方式 | 6層金屬屏鏡面反射+2層料盤 |
人機界面 | 10寸觸摸屏 |
***大功率 | 10KW |
電源配備功率 | AC 220V 20KW |
總質量 | 550KG |
